Optikai kábelezés
Új szakterületOptikai gerinc- és épülethálózatok kiépítése, szálhegesztése és kétirányú OTDR-minősítése — ipari környezetben is.
Optikai infrastruktúra
CL-04-SYS
Ellenőrzött kapcsolat a nyomvonaltól a mérési jegyzőkönyvig
Az optikai hálózat minőségét a teljes nyomvonal határozza meg: a védőcső állapota, a kábel húzó- és hajlítási terhelése, a hegesztések, a rendezők és a csatlakozók egyaránt számítanak. A kivitelezést ezért előzetes nyomvonal- és szálterv alapján készítjük elő.
A pneumatikus befúvást, a szálhegesztést és a végpontok szerelését méréssel zárjuk. Az OTDR-görbék, a csillapítási eredmények és a szálkiosztás olyan dokumentációt adnak, amely később a bővítést és a hibakeresést is támogatja.

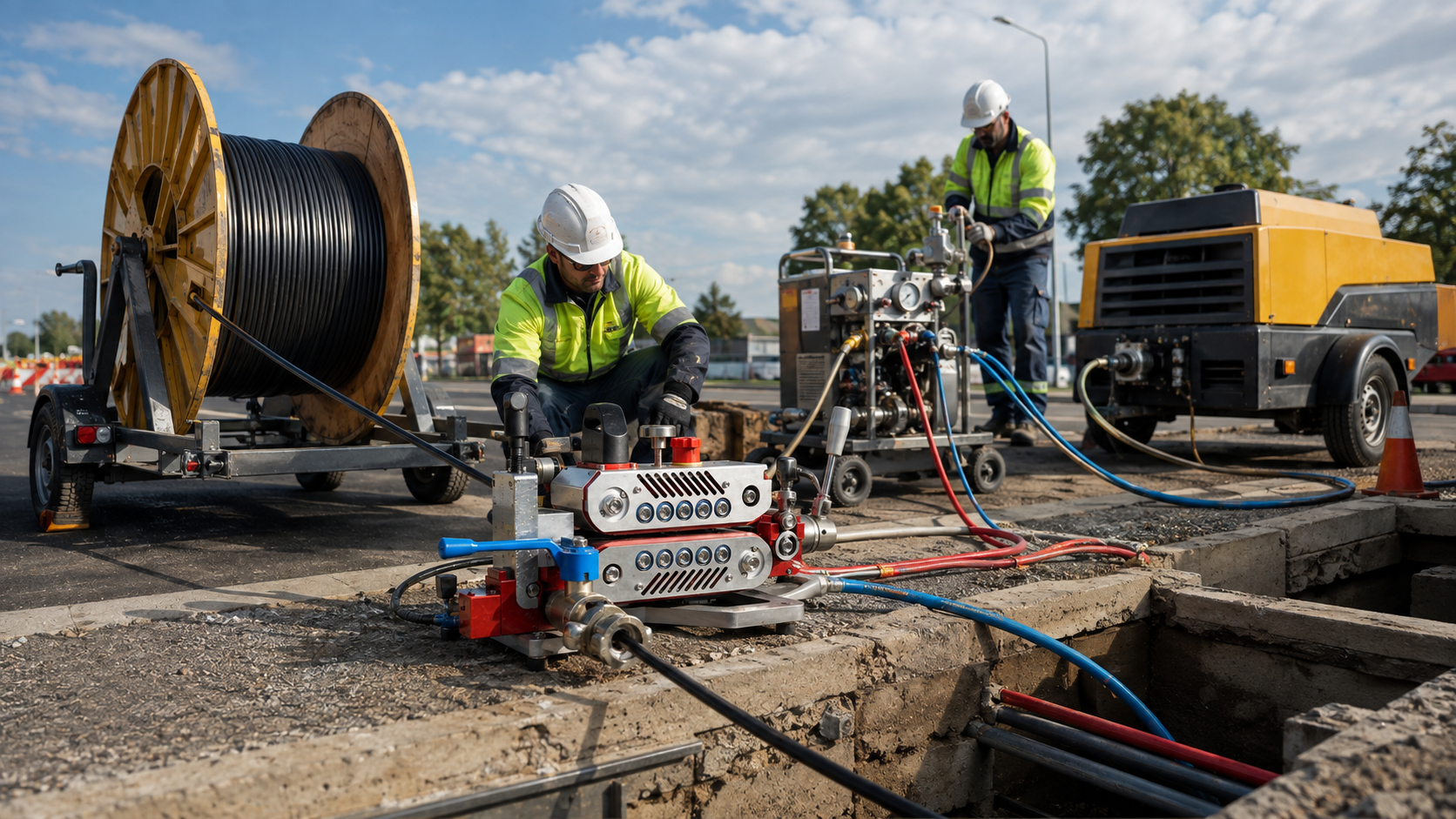

Optikai kábel pneumatikus befúvása kültéri nyomvonalon
Technológiák
- 01OS2 egymódusú és OM3 / OM4 többmódusú szálrendszerek
- 02Mikrocsöves és védőcsöves pneumatikus kábelbefúvás
- 03Fúziós szálhegesztés, LC / SC végződések és ODF-rendezők
- 04OTDR-, optikai teljesítmény- és csillapításmérés
Tipikus feladatok
- 01Telephelyek és üzemcsarnokok közötti gerinchálózatok
- 02Ipari Ethernet és épületen belüli optikai összeköttetések
- 03Meglévő hálózatok bővítése és új végpontok kialakítása
- 04Szálszakadás, túlzott csillapítás és kötési hiba lokalizálása
Átadott dokumentumok
- 01Nyomvonalterv, szálkiosztás és kötési terv
- 02ODF-, port- és kábelazonosítás
- 03Kétirányú OTDR-görbék és csillapítási eredmények
- 04Megvalósulási dokumentáció és mérési jegyzőkönyv
Kábelbefúvó berendezés

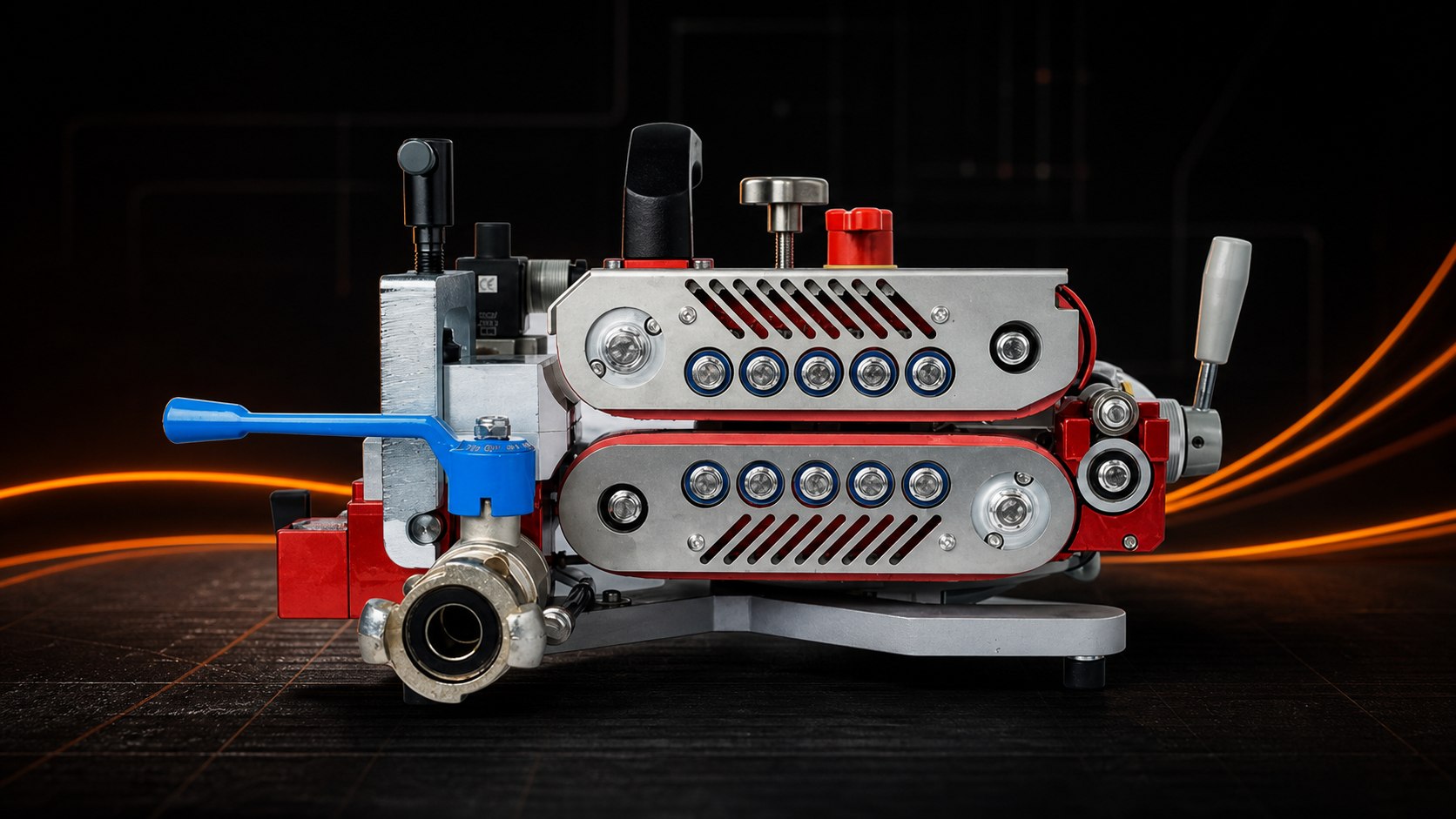

Jetting V2 optikai kábelbefúvó
V2-JLP-CAN · JetLogger-előkészítéssel
Optikai kivitelezéseinkhez a pneumatikus Jetting V2 berendezést választottuk. A joystickos előre- és hátrameneti vezérlés, a digitális sebesség- és távolságmérés, valamint a kíméletes, hosszú szíjhajtás kontrollált kábeltelepítést tesz lehetővé. A JetLogger-előkészítés az opcionális dokumentációs rendszer későbbi csatlakoztatását is támogatja.
- kábelátmérő
- 2.4–16 mm
- csőátmérő
- 7–50 mm
- max. előtolási sebesség
- 200 m/min
- max. tolóerő
- 550 N
A műszaki adatok a hivatkozott termékoldalon közzétett névleges értékek. A tényleges teljesítmény a kábel, a védőcső és a helyszíni körülmények függvénye.
Termékoldal megnyitásaAmit vállalunk
- 01Optikai gerinchálózatok tervezése és kiépítése
- 02Föld alatti és légvezetékes nyomvonalak
- 03Optikai kábelek pneumatikus befúvása védőcsőbe
- 04Szálhegesztés és pigtail szerelés
- 05ODF rendezők, patch panelek telepítése
- 06OTDR és csillapításmérés, mérési jegyzőkönyv
- 07Hibakeresés és meglévő hálózat bővítése
Folyamat
- 1Nyomvonal-tervezés és szálkiosztás
- 2Védőcsövezés, kábelfektetés vagy pneumatikus befúvás
- 3Hegesztés és szerelvényezés
- 4OTDR bemérés mindkét irányból
- 5Dokumentáció és átadás
